HS-100
新品・市面上唯一高性價比非紅交換板
乙太網路交換板

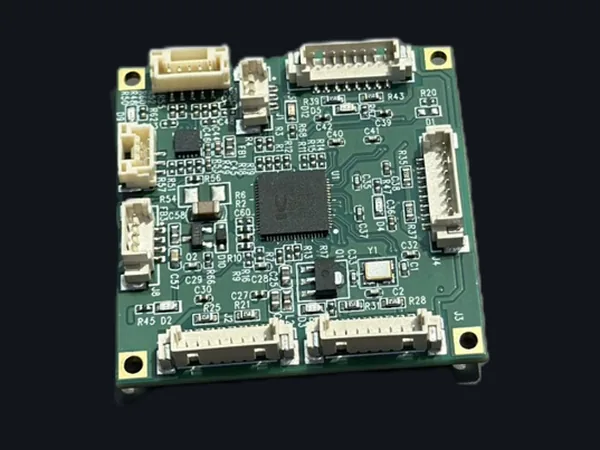

HS-100 是一款以 IC Plus IP175B 整合式交換控制器為核心的小型四埠 10/100 Mbps 乙太網路交換板，在 42 × 42 mm 尺寸內提供四個獨立的 10BASE-T／100BASE-TX 埠並內建網路變壓器，可將完整交換架構直接嵌入無人機、無人艇、機器人或工業機箱，無須另加交換器模組。交換器上電重置後即以硬體設定值運作，免管理、免 EEPROM，主控 MCU 亦可隨時透過 SMI 端子接管設定。單一組 5–30 V 寬範圍直流輸入並具備反接保護，可直接涵蓋 2S–6S 電池組以及 12 V／24 V 車用電源。全機於台灣設計、製造與組裝，料表以台灣、美國及日本供應商的半導體為主體。
1/2
- 10/100 埠，內建網路變壓器
- 4 ×
- 四層板尺寸
- 42×42 mm
- 典型功耗（12 V／0.142 A）
- 1.7 W
- 寬範圍直流輸入
- 5–30 V
系統特色
- 01 非紅供應鏈：台灣／美國／日本半導體，全程台灣製造
- 02 未採用 NDAA 第 889 條所列實體之任何零件
- 03 4 × 10BASE-T／100BASE-TX，自動協商、Auto MDI/MDI-X
- 04 無阻塞儲存轉送架構，2 K MAC 位址表
- 05 最多 16 組 IEEE 802.1Q VLAN，每埠 4 級優先權佇列
- 06 每埠內建 1:1 網路變壓器，1500 Vrms 隔離
- 07 預設免管理、免 EEPROM；可選主機經 SMI 管理
- 08 可追溯 BOM，附合格供應商清單與逐批產地聲明
HS-100
技術規格
乙太網路交換器
- 交換控制器
- IC Plus IP175B, QFN-68
- 埠數
- 4 × 10BASE-T／100BASE-TX（MDI），符合 IEEE 802.3／802.3u／802.3x
- 速率／雙工
- 10／100 Mbps，半雙工或全雙工，自動協商、Auto MDI/MDI-X
- 交換方式
- 儲存轉送、無阻塞；2 K MAC 位址表
- VLAN
- 最多 16 組，IEEE 802.1Q 埠別式與標籤式，支援 QinQ
- QoS
- 每埠 4 級佇列，WRR／WFQ／SP；支援每埠速率控制
- 其他功能
- 硬體 IGMP v1/v2 監聽、埠鏡像、廣播風暴防護、迴圈偵測、STP／RSTP／MSTP
- 管理介面
- SMI（MDC/MDIO）；預設組態由硬體設定值決定
- 網路變壓器
- 1:1，1500 Vrms 隔離，每埠各一組
電源、機構與環境
- 電源輸入
- 5–30 V DC，具反接保護，500 kHz 同步降壓
- 消耗功率
- 典型 1.7 W（12 V 時 0.142 A），四埠皆以 100 Mbps 連線
- 連接器
- LAN 1–4：8-pin wafer，1.25 mm（RJ-45 MDI 腳位順序）；SMI 3-pin・電源輸入 4-pin
- 指示燈
- 4 × Link/Activity（綠）、電源（綠）
- 尺寸
- 42 × 42 × 1.62 mm 四層板；4 個 Ø2.1 mm 鎖固孔，孔距 37.8 × 37.8 mm
- 重量
- 約 10 g——裸板，暫定值
- 工作／儲存環境
- 工作 0 °C 至 70 °C，相對濕度最高 95 %（不結露）；儲存 −40 °C 至 85 °C
- 符合規範
- IEEE 802.3 / 802.3u / 802.3x, RoHS
非紅供應鏈與台灣製造

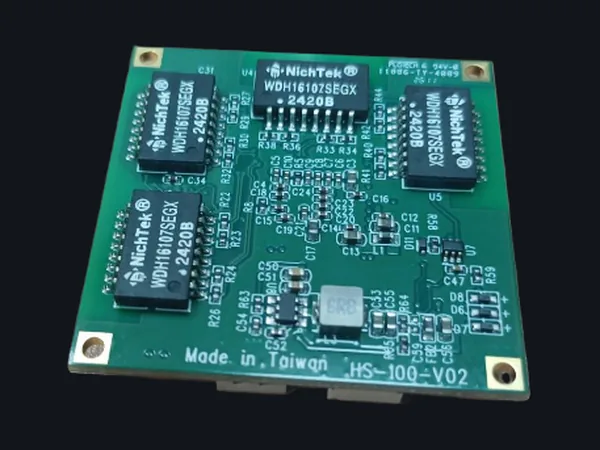

- 乙太網路交換控制器
- IP175B — IC Plus Corp.（台灣）
- 史密特反相器
- SN74LVC2G14 — Texas Instruments（美國）
- 降壓轉換器
- LMR51430 — Texas Instruments（美國）
- ESD 防護陣列
- RCLAMP0551P — Semtech（美國）
- 被動元件
- Yageo、Walsin（台灣）；Panasonic 精密電阻（日本）
- 印刷電路板
- 四層 FR-4，1.62 mm — 合格 PCB 廠（台灣）
- 組裝與測試
- SMT 貼裝、回流焊、AOI、功能測試、包裝——全程台灣
※ 規格為 2026-08 預備版，量產規格以正式文件為準。完整原廠聲明、產地證明及批次履歷追溯紀錄可依需求提供；亦可依客戶指定之限制供應商清單提供客製化 BOM 篩選。
