HAT-110

無人機・無人船地面站自動追蹤天線

解析 MAVLink 自動追瞄方位與俯仰,內建 RTK 自動尋北,追蹤距離超過 300 公里。

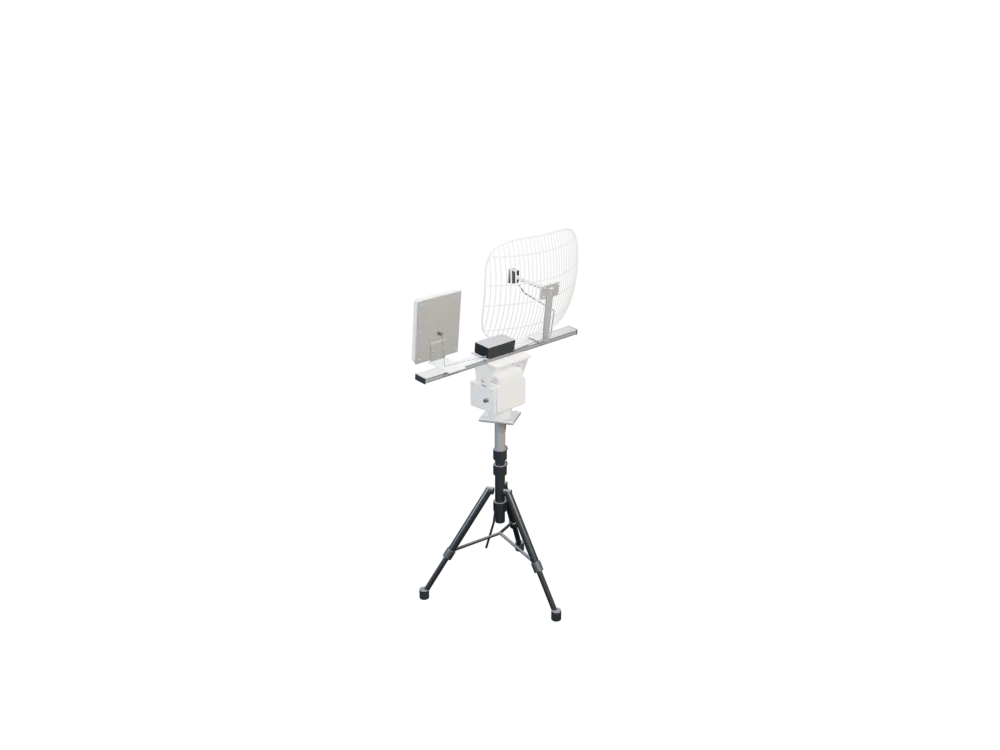

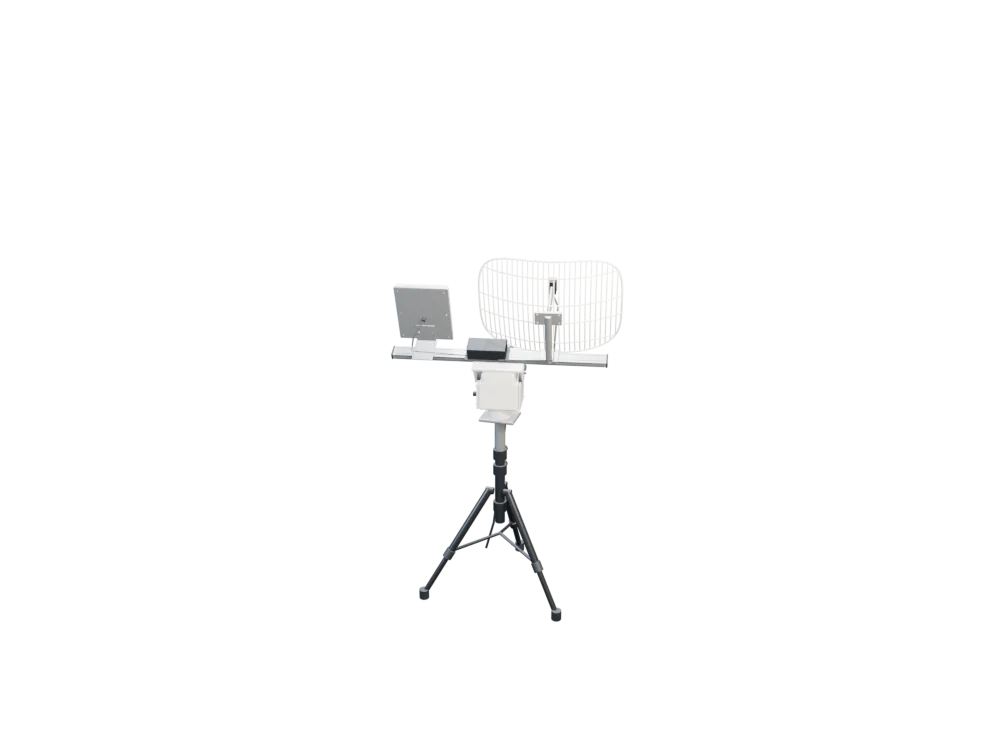

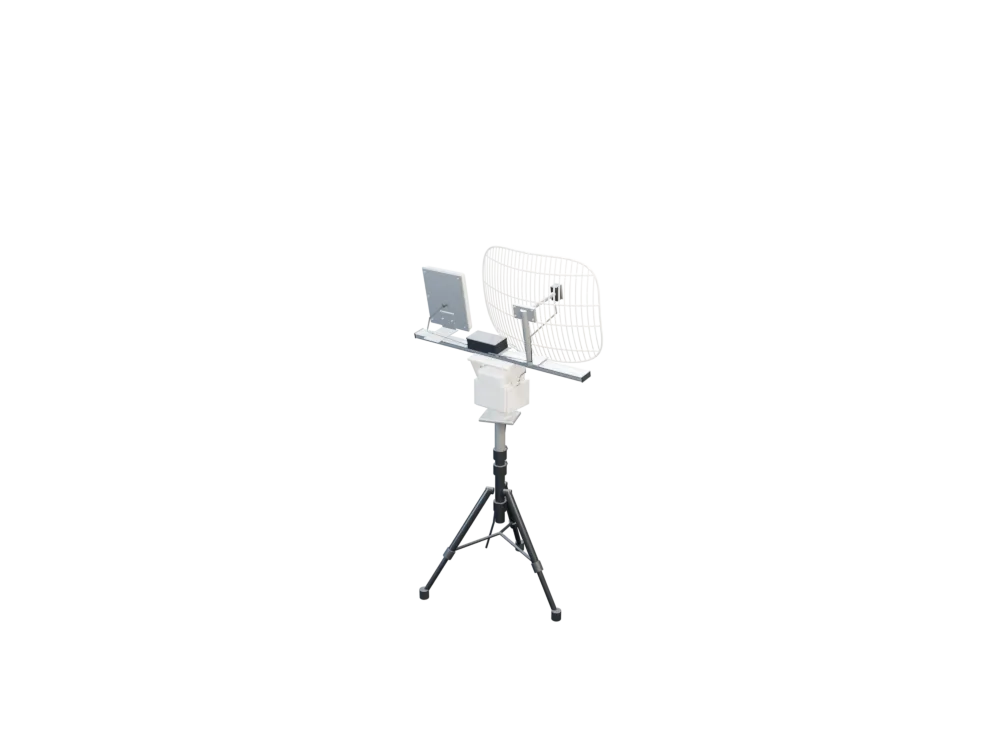

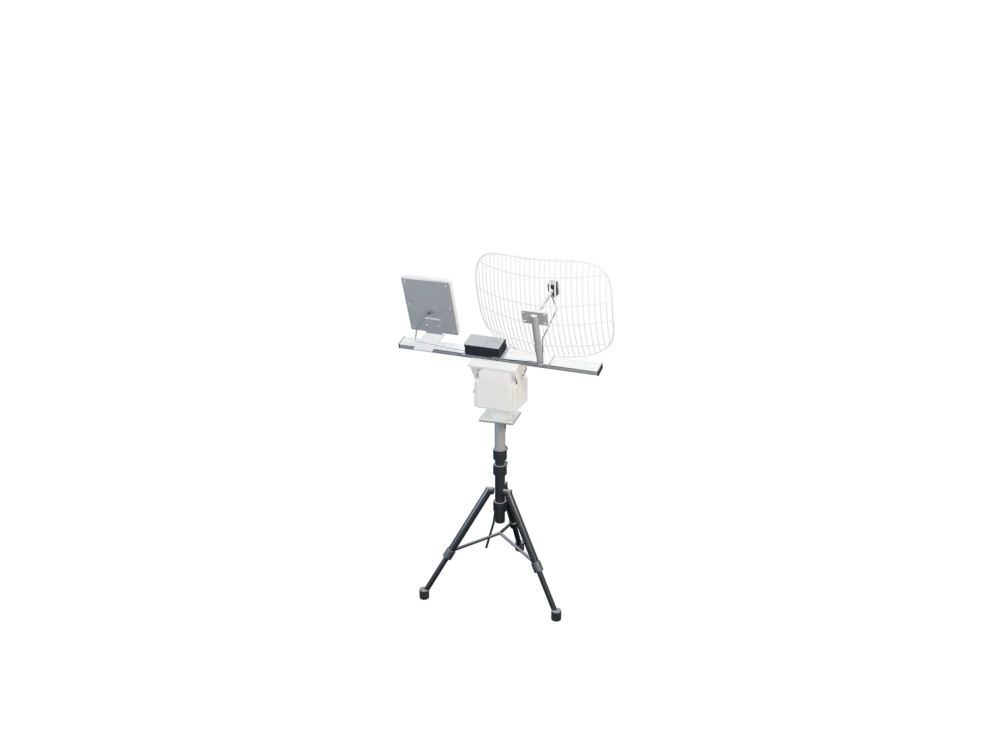

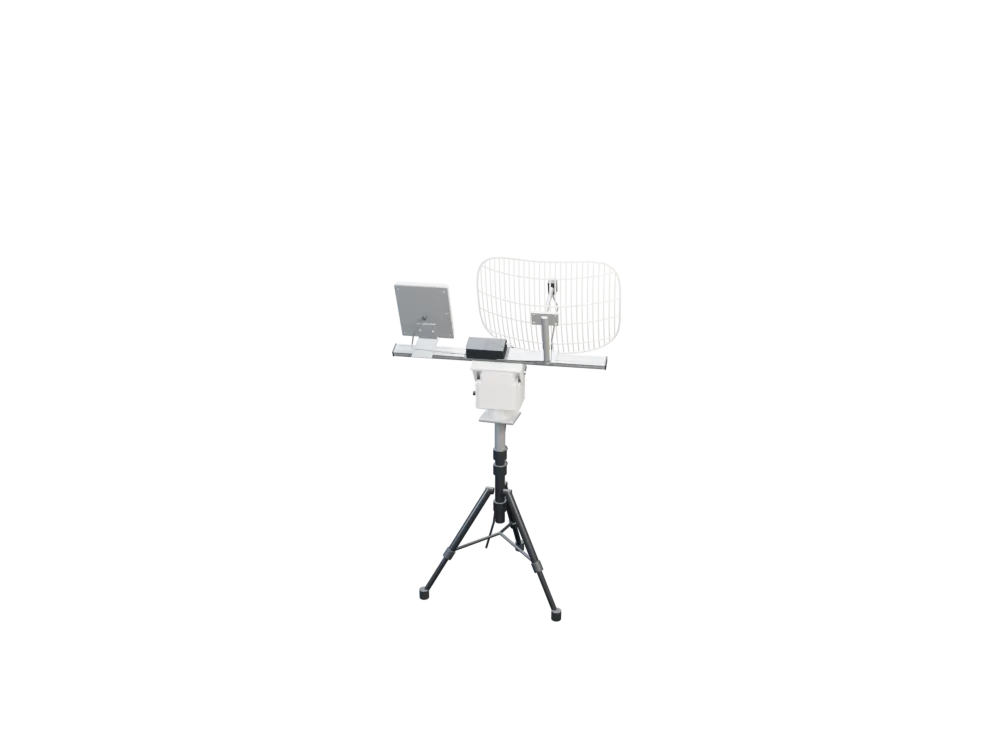

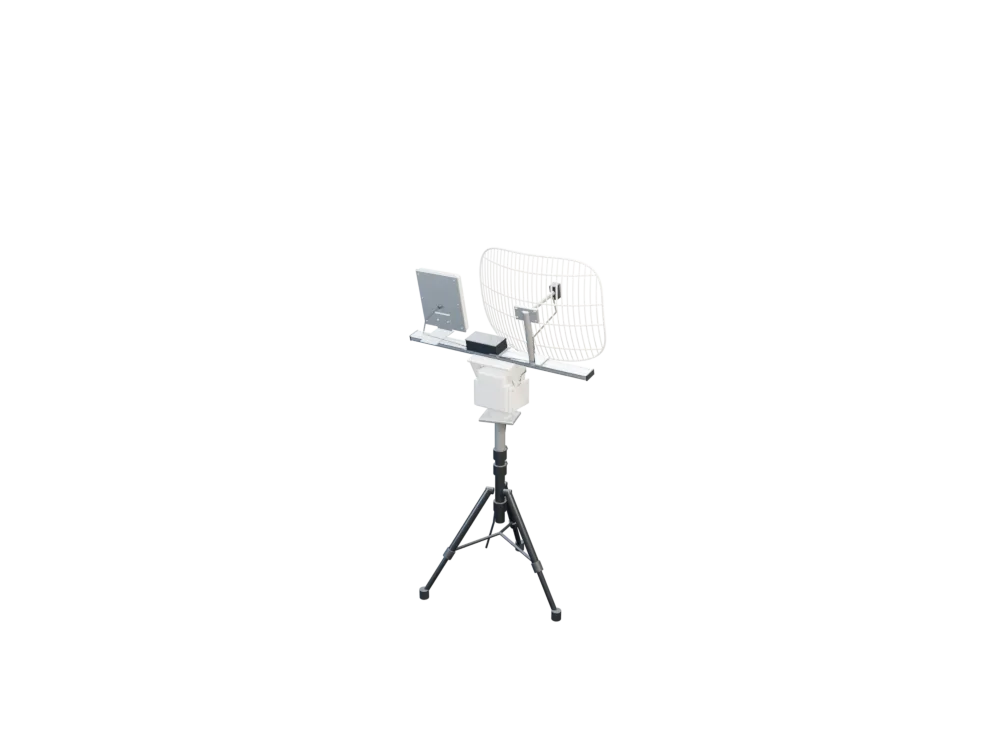

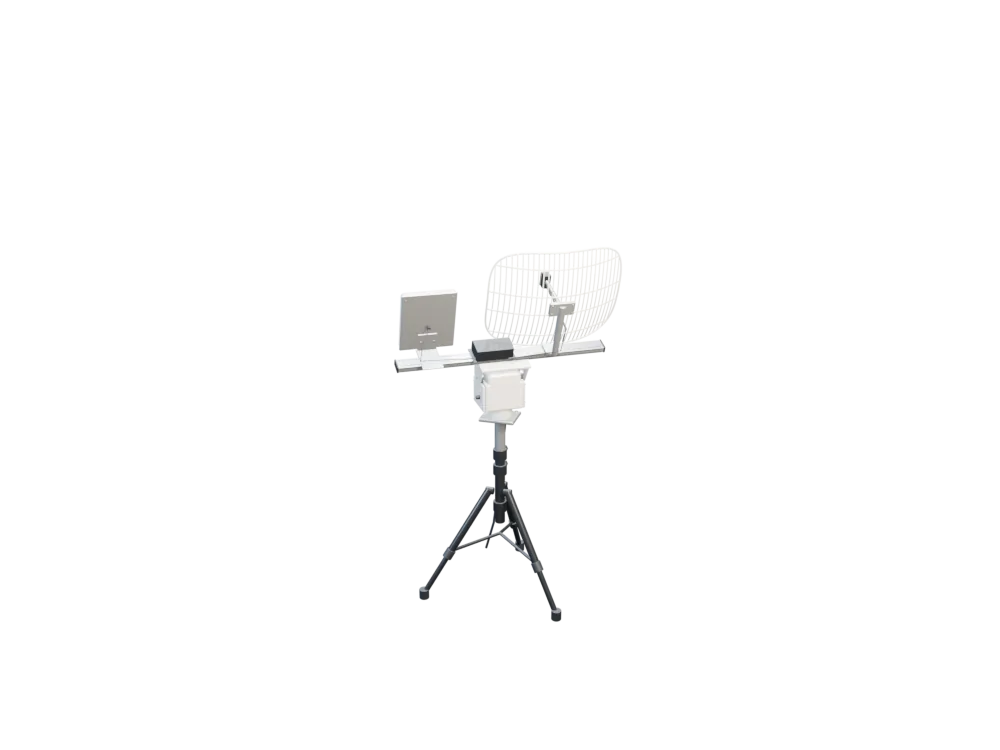

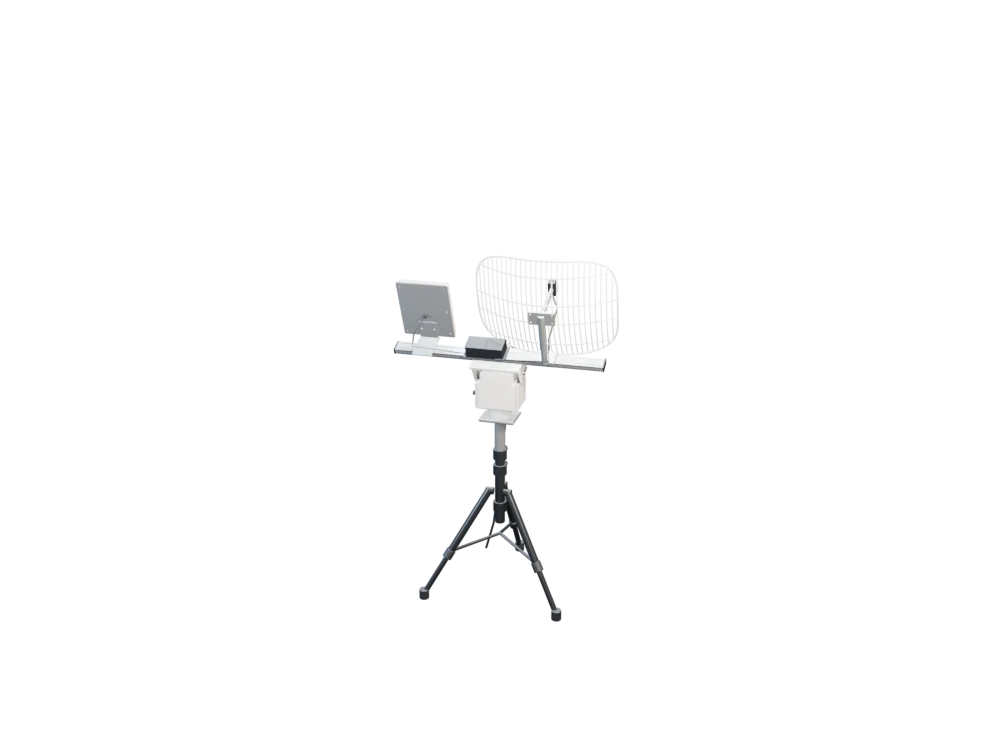

HAT-110 自動追蹤天線(柵格碟形+八木天線)

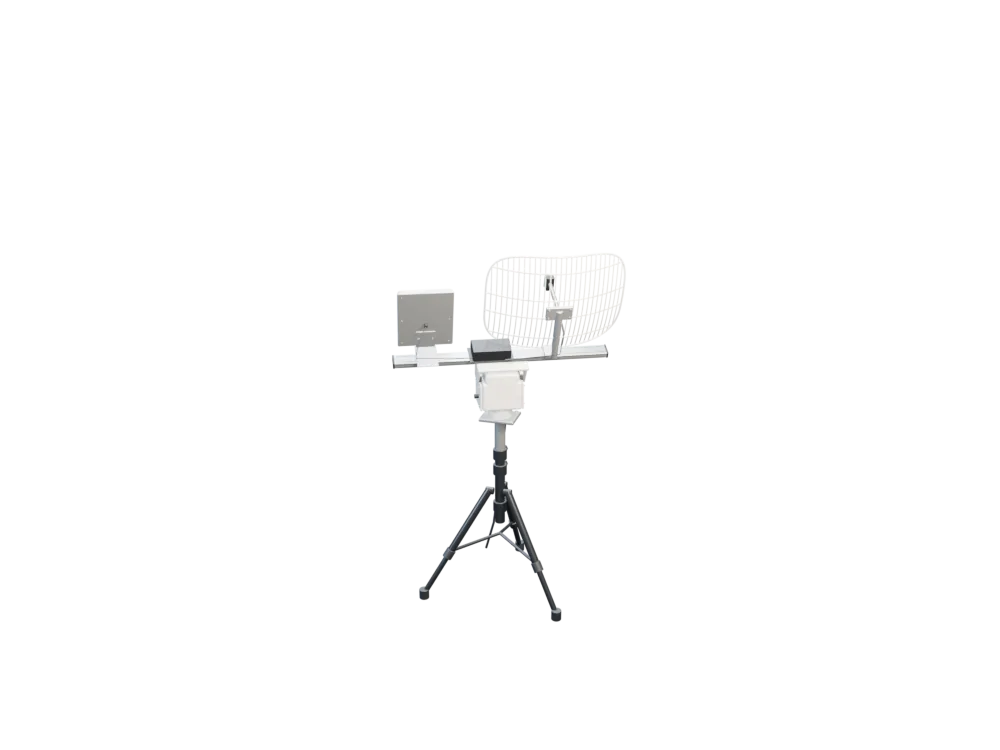

HAT-110 — 正面視角
正面視角

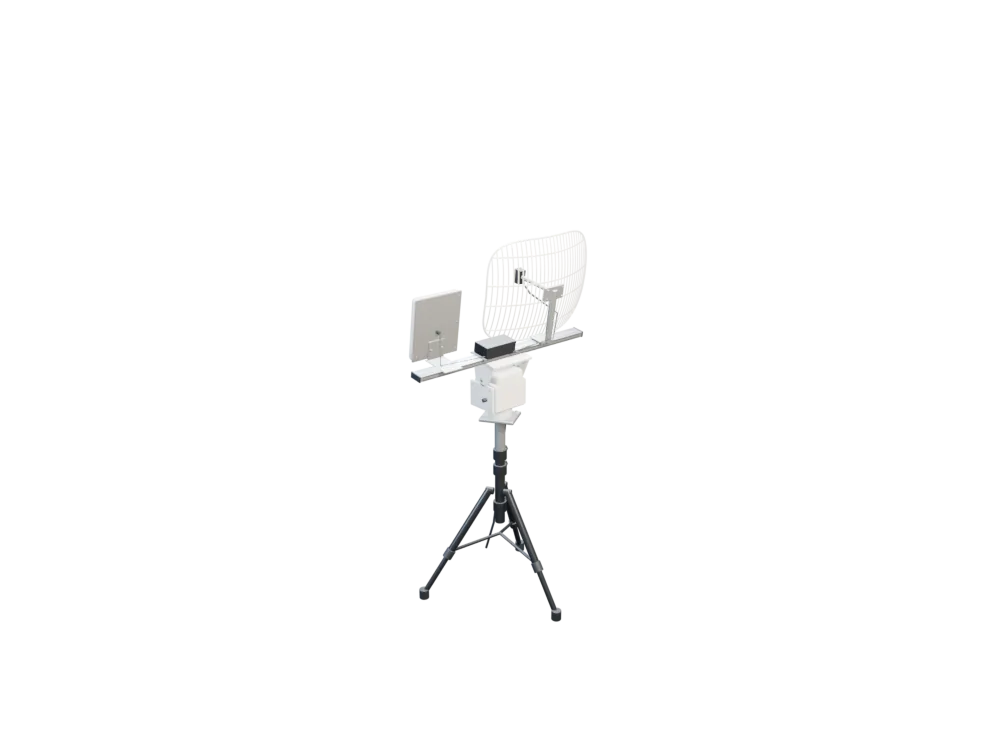

HAT-110 — 側面視角
側面視角
HAT-110 — 三天線酬載配置(正面)
三天線酬載配置(正面)
HAT-110 — 三天線酬載配置(側面)
三天線酬載配置(側面)
HAT-110 — 三天線酬載配置(背面)
三天線酬載配置(背面)

1/6

最大追蹤距離
>300 km
連續水平旋轉
360°
最大天線酬載
>10 kg
自動尋北
RTK

概覽

HAT-110 是地面站自動追蹤天線,解析遠端無人機或無人船的 MAVLink 封包自動調整方位與俯仰,最大追蹤距離超過 300 公里,水平 0–360° 連續旋轉、俯仰 0–90°,天線酬載超過 10 公斤。內建 RTK 自動尋北簡化部署,即使地面站架設於移動載具上也能精準追蹤,與 FV-800 圖傳系統、ETL-210A 通訊機協同運作。控制板由和迪科技於台灣設計製造。HAT-110 符合 NDAA:不含中國製零件,也未採用第 889 條所列廠商的零件。

[ 產品影片 ]

自己找北,自己對準

黎明的防波堤上架設、雙天線 RTK 自動尋北,從垂直起降無人機離地那一刻開始追瞄;同樣 8 W 功率放大器下比較三種天線,再到海上的無人艇、山坡上的車輛、經 EOA-130 連回掩體的山頂中繼、轉向中的船上平台、低軌衛星過頂,以及非破壞性的定向反制。最後拆開機構:非紅供應鏈,台灣組裝與測試。

[ 通訊距離 ]

300+ 公里,來自天線

通訊機搭配 8 W 功率放大器時,地面端的天線決定了距離:全向天線 40 公里以上、平板天線 70 公里以上;由 HAT-110 持續把指向天線對準載具,就是 300+ 公里。

8 W PA

5 dBi 全向偶極
>40 km
平板天線
>70 km
HAT-110 自動追蹤
300+ km
視距通訊距離(公里)
0100200300
數據取自 FV-800/HAT-110 規格書,8 W PA、視距條件;實際距離依地形、天線對準與電波環境而定。

[ 自動追瞄 ]

目標在動,天線跟著動

長距離鏈路仰賴指向性天線,目標一旦移動就得重新對準。HAT-110 解析遠端 UAV/USV 的 MAVLink 封包,自動調整方位與俯仰——水平 0–360° 連續旋轉、俯仰 0–90°,全程無需人工介入。

方位
17.0°
俯仰
22.0°
狀態
鎖定

本段涵蓋 92° / 360° · 水平轉速 32°/s

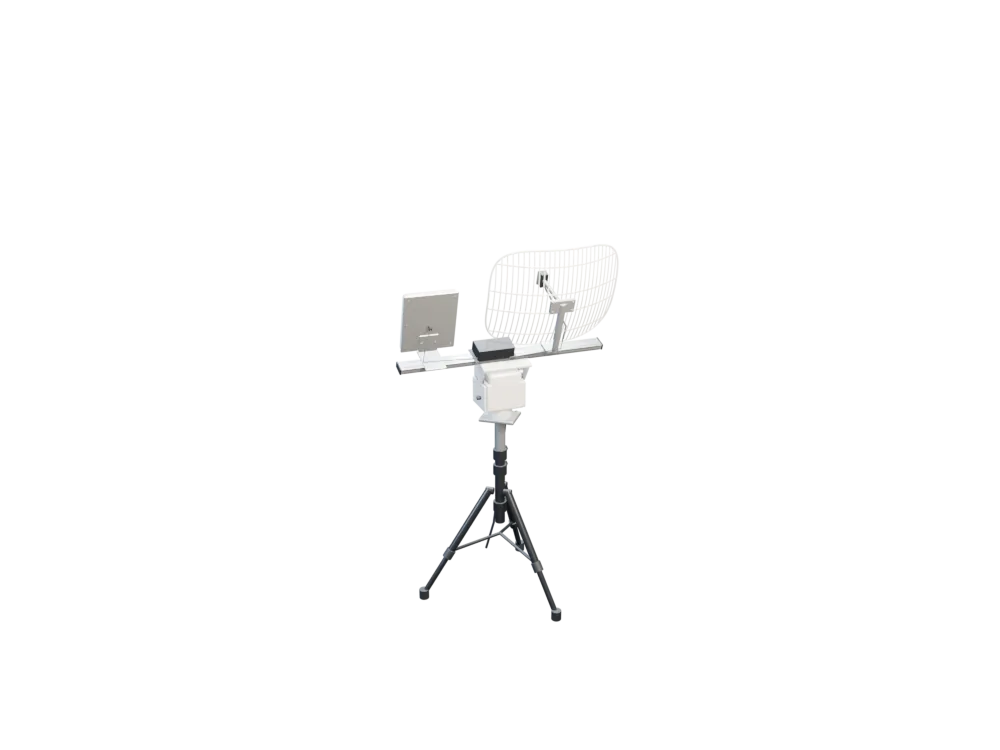

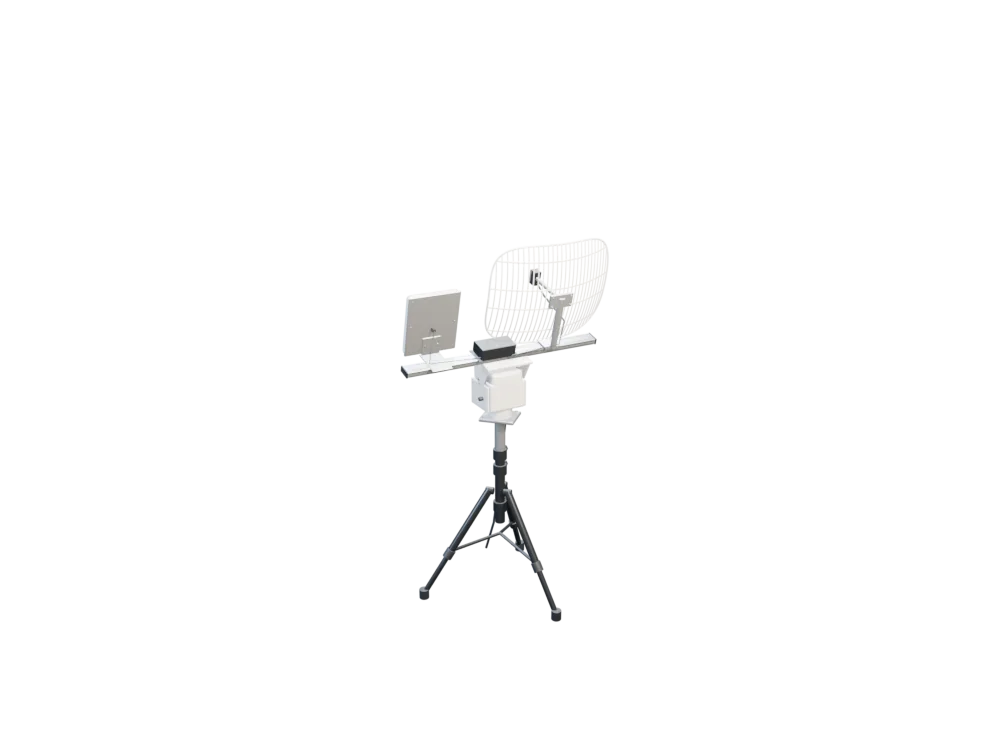

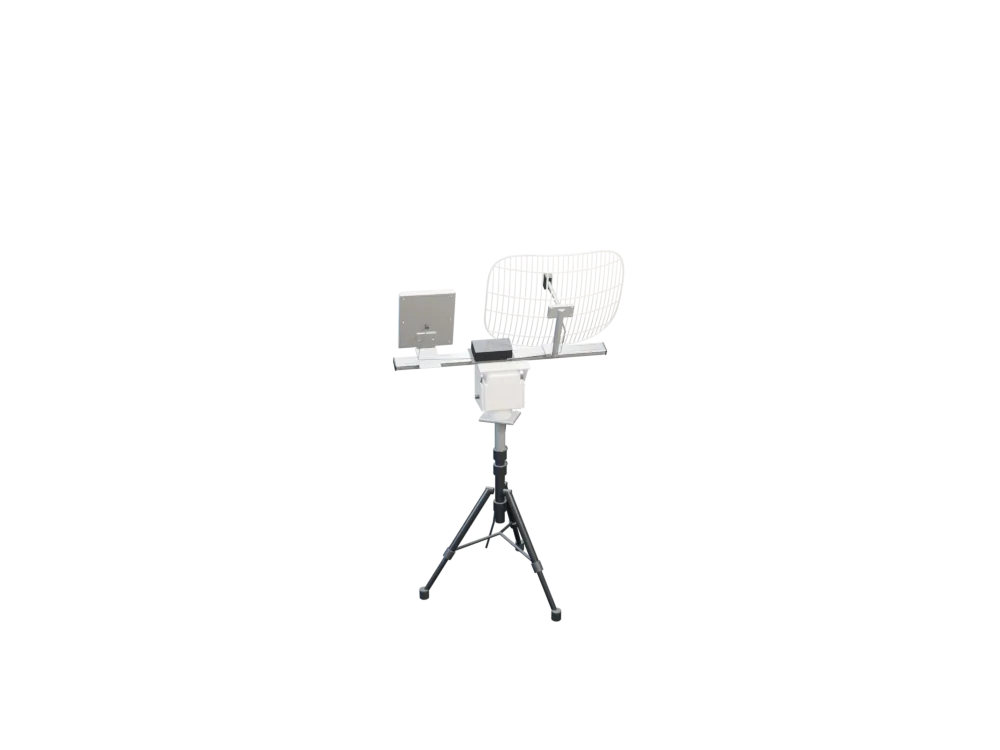

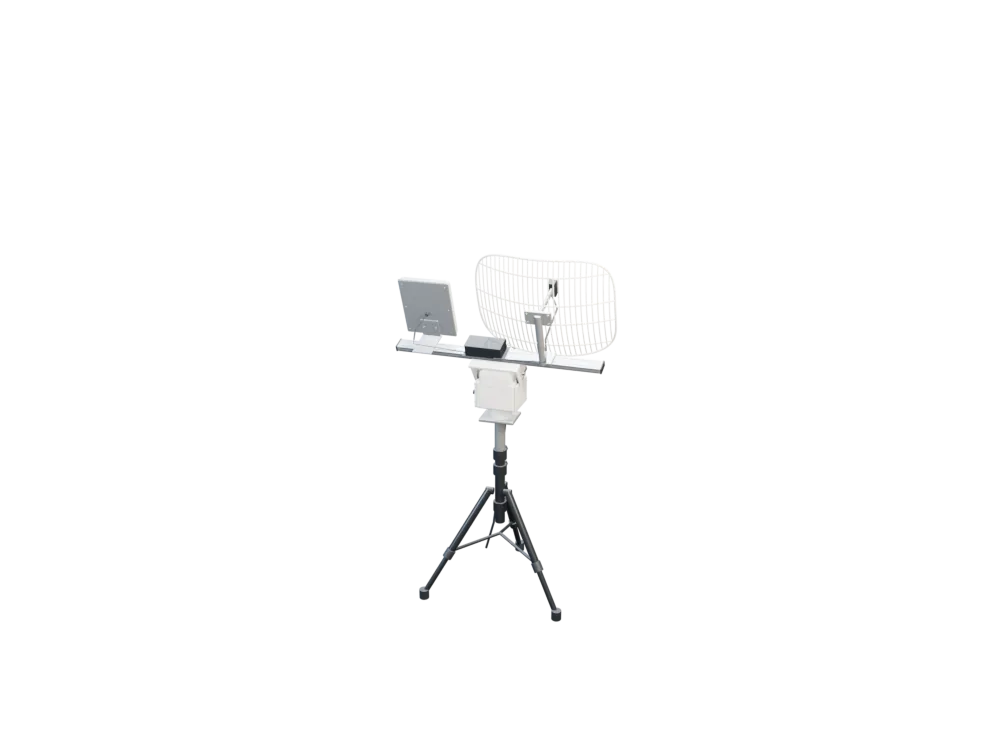

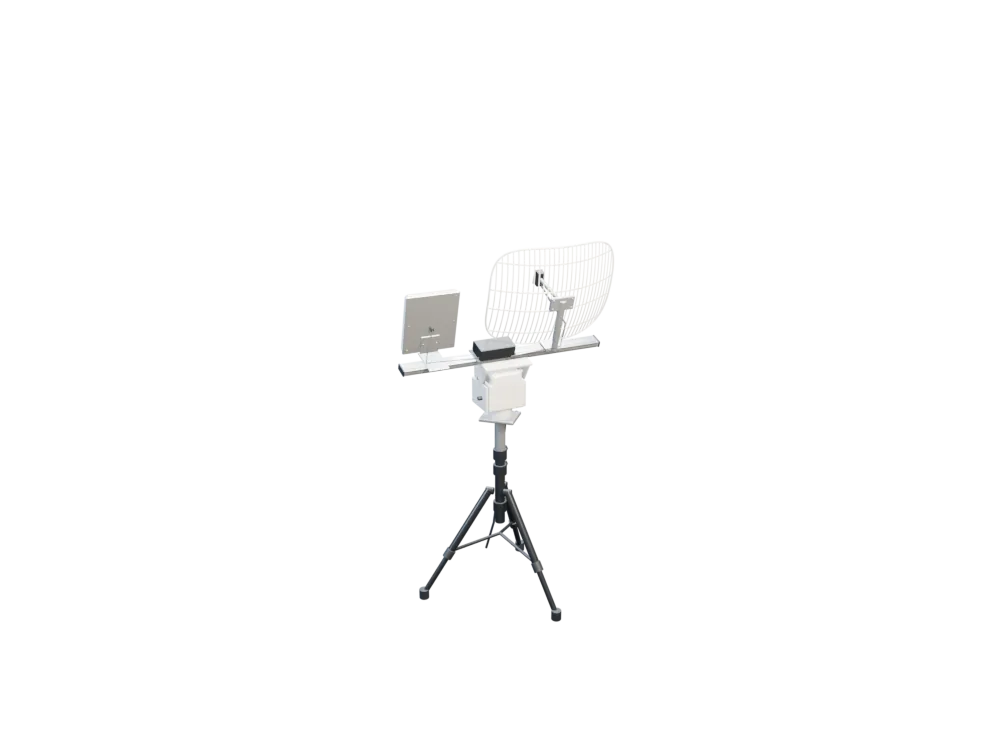

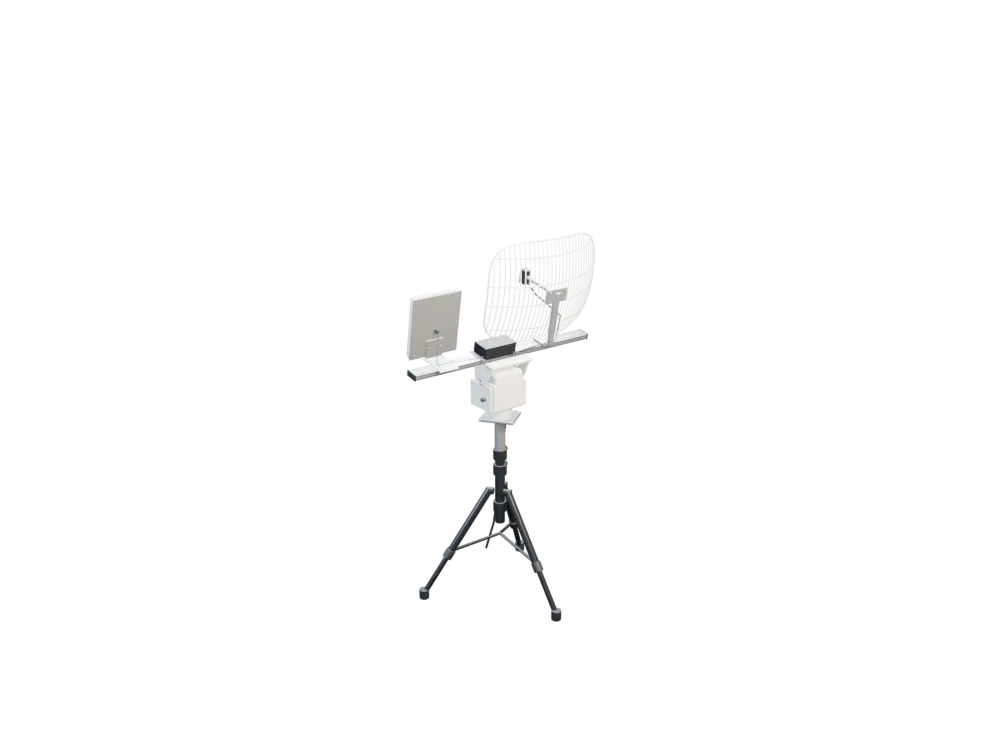

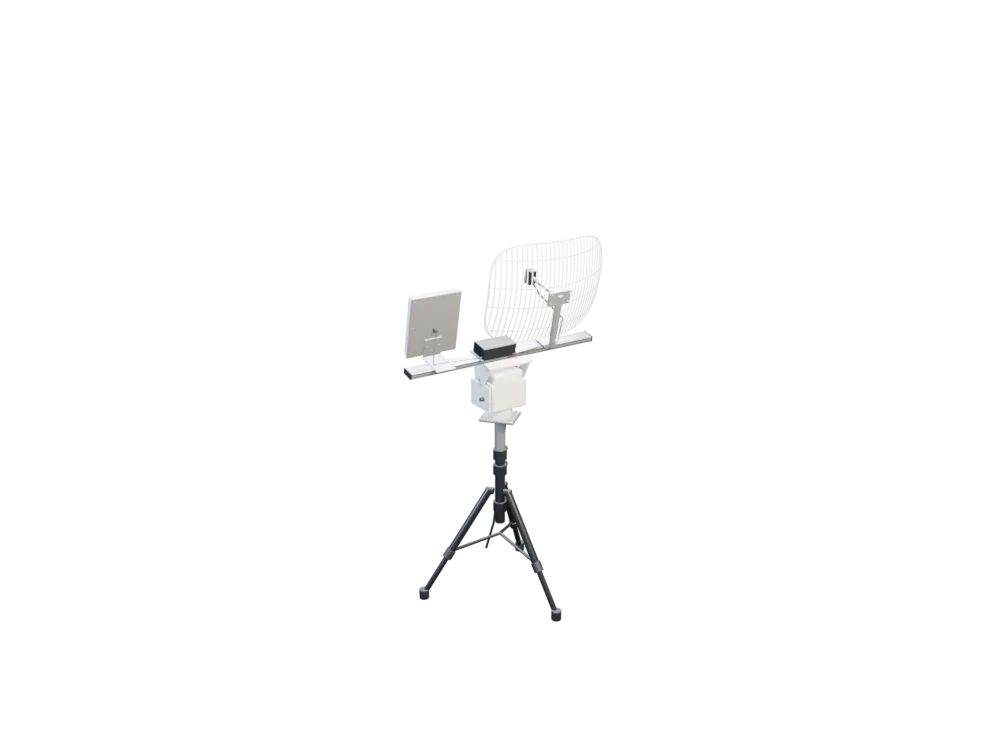

HAT-110 目標在動,天線跟著動
目標

[ 部署 ]

內建 RTK 尋北,不必人工對北

追蹤天線要知道自己朝向哪裡,才談得上追瞄。HAT-110 由內建 RTK 取得方位基準,不需人工對北。地面站 GPS 顯示「Fixed」、無人機 GPS 達到「3D Fixed」後,按下「Start Tracking」即開始追蹤。基準來自衛星而非平台本身,因此地面站設在車輛或船艇上也能精準追蹤。

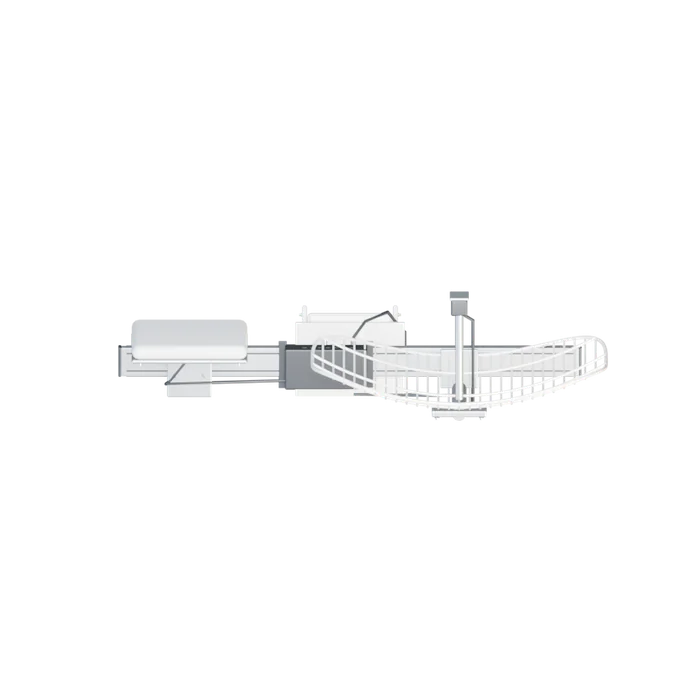

俯視:真北、平台軸線與天線方位互不相關 真北 N 平台軸線 天線方位 300° 拖曳圓點轉動天線
俯視:真北、平台軸線與天線方位互不相關

[ 系統搭配 ]

天線是鏈路的一端

HAT-110 負責把地面站的天線持續指向載具。空中端與地面端的通訊由 FV-800 或 ETL-210A 承擔——天線解析 MAVLink 決定指向,通訊機負責影像與資料。三者搭配即為一組完整的長距離鏈路。

空中端
FV-800 / ETL-210A
影像與 C2 資料
COFDM 鏈路

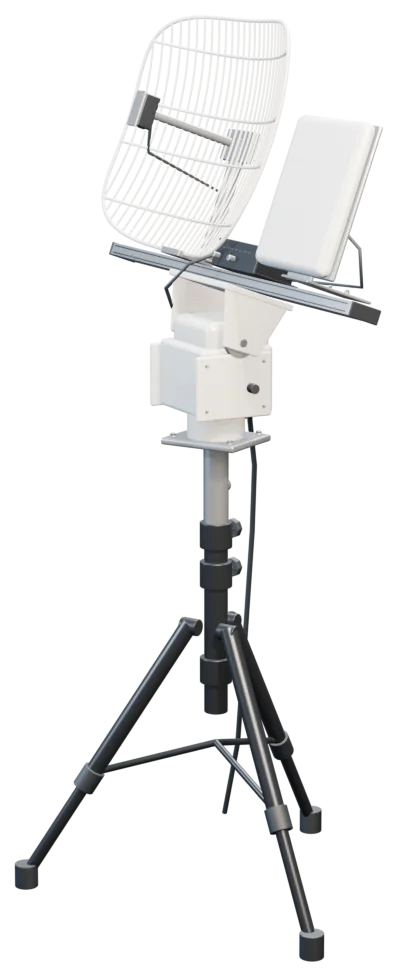

地面端
地面端
HAT-110 + ETL-210A
追蹤天線+通訊機

[ 整合 ]

往下只要一條線

會轉動的東西都裝在轉向機上:RTK 尋北、控制盒,以及通訊機本身。旋轉接頭以下只有一個接頭——乙太網路加 24 V DC——射頻線不必穿過旋轉部。控制盒依地面站轉發過來的 MAVLink 轉向。

RTK 尋北 2 × GNSS 天線
控制盒 IP 192.168.3.22
轉向機 360° · 0–90°
通訊機 例如 FV-800 地面端
天線

轉動部

固定部

接往地面站乙太網路+24 V DC一個 12 pin 接頭

5 V DC乙太網路24 V DC乙太網路24 V DCRF
RTK 尋北 2 × GNSS 天線
天線
控制盒 IP 192.168.3.22
通訊機 例如 FV-800 地面端
轉向機 360° · 0–90°

轉動部

固定部

接往地面站乙太網路+24 V DC一個 12 pin 接頭

  • 乙太網路
  • 直流電源
  • 射頻

依 HAT-110 安裝手冊系統方塊圖重繪。

轉向機接頭(正面)

1 2 3 4 5 6 7 8 9 10 11 12
  1. 01 網路 TX+
  2. 02 網路 TX−
  3. 03 24 V
  4. 04 網路 RX+
  5. 05 網路 RX−
  6. 06 24 V
  7. 07 24 V
  8. 08 —
  9. 09 GND
  10. 10 GND
  11. 11 —
  12. 12 GND

12 pin 母座 · 29 mm 方形法蘭 · 4 × Ø3.4 mm 孔,孔距 23 mm。

MAVLink

  • 地面站將飛控的 MAVLink 轉發給控制盒。
  • UDP 埠 14550,在 Mission Planner 或 QGroundControl 設定。
  • 控制盒解析飛機位置並轉動轉向機。

HTTP 控制

  • 開始/停止追蹤
  • 回到原點
  • 手動微調
  • 設定位置
  • 高度偏差補償
  • JSON 狀態
/set_ethernet.cgi?rtk_offset=<mm>&uav_offset=<mm>

補償值以 mm 為單位,用於轉向機 RTK GNSS 與飛機 GNSS 的高度讀數不一致時。

HAT-110

技術規格

系統特色

  • 01解析 MAVLink 封包,自動追瞄方位與俯仰
  • 02內建 RTK 自動尋北,行動地面站可即架即用
  • 03MAVLink / UDP / HTTP 控制協定
  • 04日本 Oriental Motor 步進馬達驅動系統

追蹤性能

涵蓋範圍
水平 0–360° 連續 · 俯仰 0–90°
轉速
水平 32°/s · 俯仰 17.6°/s(1.5 kgf·m)/ 11°/s(3 kgf·m)
最大追蹤距離
> 300 km
最大酬載
> 10 kg
扭矩
> 3 kgf·m

外形尺寸(依天線配置)

60 cm 碟形
高 195–265 · 寬 80 · 深 65 cm
60 cm 碟形+八木
高 195–265 · 寬 80 · 深 75 cm
90 × 60 cm 柵格
高 200–270 · 寬 100 · 深 65 cm
90 × 60 cm 柵格+八木
高 200–270 · 寬 100 · 深 75 cm

電氣、機構與環境

介面
RJ-45(4 pin)· 電源 4 pin(至 3 A)· 備用 4 pin
電源
  • 供電 24 V DC
  • 峰值 2.31 A
  • 保持 0.69 A
  • 方位轉動 1.23 A
  • 俯仰轉動 1.70 A
  • 雙軸同時 2.31 A (56 W)
重量
約 8 kg(不含天線與腳架)
工作溫度
−10 °C ~ 60 °C
防護等級
IP65(認證中)

通訊距離(8 W PA,LOS)

5 dBi 全向偶極天線
>40 km
平板天線
>70 km
自動追蹤天線
300+ km
