傳統類比架構的限制
傳統電梯監控將類比影像與對講聲音拉過長距離的活動纜線：影像解析度受限、通話雜訊大，緊急按鈕往往只接到機房——按了沒有人接聽。纜線年代久遠、分接器藏於隱蔽處，查修與維護都相當困難。
解決方案
電梯物聯網數位監控解決方案
沿用既有電梯纜線，將類比監控升級為高畫質影像、數位影像對講與電梯資訊監控——車廂端不需重新佈線。

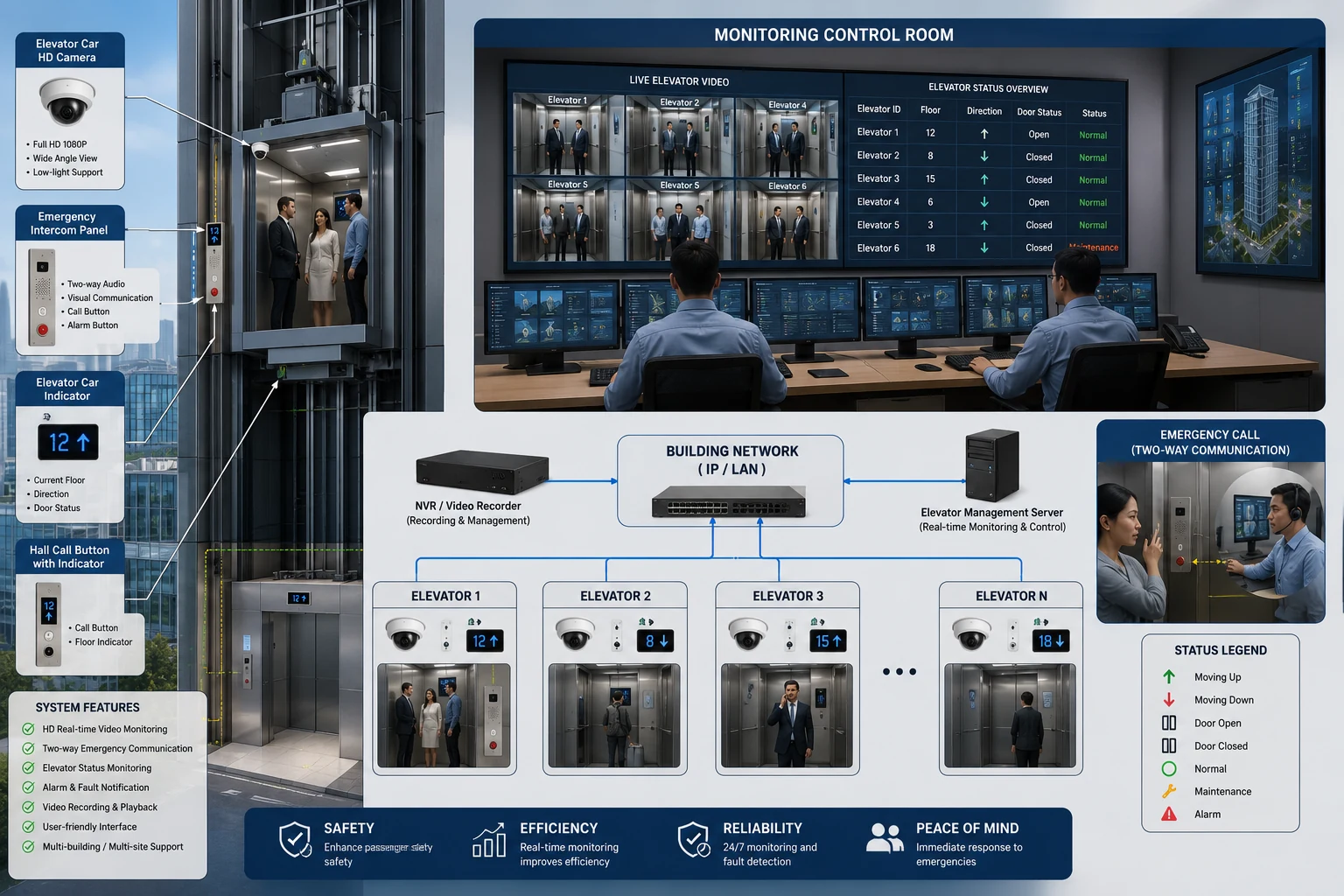

系統架構
車廂內的攝影機、影像對講與電梯資訊擷取，經一條既有同軸纜線送上 IP 網路——不需更換電梯活動纜線。
解決方案
系統架構
電梯車廂
- 高畫質攝影機
- 影像對講
- EAD 資訊擷取
電梯機房
IP 網路
中控室：NVR／管理平台
手機遠端接聽與通知
解決方案
系統組成
ETL-210C
同軸高畫質傳輸盒
ETL（Ethernet Transparent Link）採用和迪核心 COFDM 技術，在一條既有同軸纜線上建立透通乙太網路鏈路，同時傳輸高畫質影像、雙向對講與控制資料。3C2V 同軸纜線傳輸距離可達 500 公尺，無需更換電梯活動纜線即可完成高畫質升級。
EAD
電梯資訊擷取機
EAD（數位乙太網路型電梯資訊擷取機）接取電梯控制盤訊號，即時掌握樓層、行進方向、門狀態與安全迴路狀態。每台 EAD 都是獨立 IP 節點，採開放式 Modbus 標準架構，可與工控監視設備整合；異常發生時記錄時間、電梯編號、樓層、原因與運轉邏輯波形，並提供設備自我測試與定時測試功能。系統同時累積保養資料：每日運轉時數、各樓層使用次數、開關門次數、關門過慢次數，支援運輸品質與使用率分析。
IP/SIP
數位影像緊急對講
全數位化影音對講取代類比對講機：雙向呼叫、預視監看、全程對話錄音，緊急按鈕事件與 NVR 錄影結合便於追蹤查詢。每個對講機都是獨立 IP 節點，可擴充多處接聽站，並可透過網路（4G／Wi-Fi）由手機遠端接聽緊急對講、接收緊急按鈕事件通知。
CMS
監控管理平台
網頁式管理平台，依權限登入、操作留有紀錄。電梯總覽頁列出全部電梯的樓層、行向、狀態與異常說明；單梯詳細頁整合即時影像與完整狀態；連線狀態頁監看 NVR、對講機、EAD、攝影機等裝置之網路連線。系統記錄十一類事件與異常，提供統計圖表與報表列印。
S-Box
接單開發類比整合閘道
對於暫不重佈線的場域，S-Box 與既有類比緊急對講機並聯，將類比對講與 AHD/CCTV 影像橋接為 SIP 影像對講與 RTSP/ONVIF 串流：響鈴時自動 SIP 撥出，亦可經 FXO 撥打市話或手機。車廂端完全不需更動，既有類比對講機與監控系統可完全保留並行，同一方案並適用於工廠、停車場、校園與照護機構的緊急對講升級。
效益
- 不更換既有纜線即完成高畫質升級，施工容易、成本大幅降低
- 聲音與影像全數位化——通話清晰不受干擾，影像品質大幅提升
- 緊急對講不再無人接聽：多站接聽＋手機遠端接聽
- 每個裝置都是獨立 IP 節點，遠端即可管理與檢測
- 開放式 Modbus 標準，可與既有工控／監視系統整合
- 既有類比系統可保留並行，分階段汰換
未來擴充方向
架構為擴充而設計：手機異常通知、電梯數位看板即時串流、累積 EAD 資料之大數據預警診斷，以及 AI 影像辨識——可疑行為預警、受困自動警報、車廂人數統計以優化派遣。
實績
本方案已於長庚體系醫院與台塑集團廠區實際部署運轉。
