EOA-130

新品

微型圖傳模組:無線乙太網路+Mesh

多頻段抗干擾微型 FPV 影像/資料鏈模組,57 × 42 mm、30 g、50+ Mbps。

EOA-130A-V03 模組電路板正面,含 u.FL 天線跳線

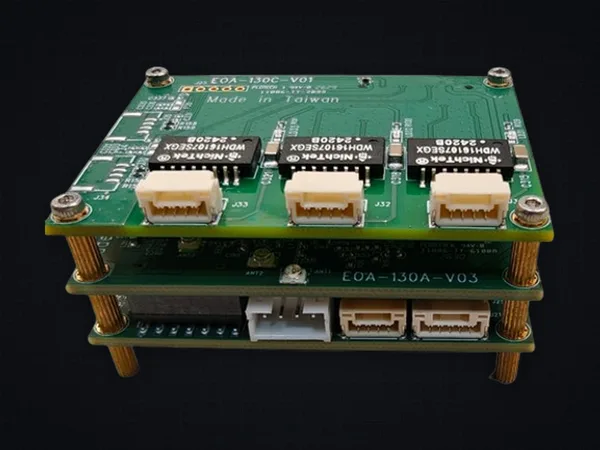

EOA-130 — 三片堆疊:最上層為 EOA-130C-V01 乙太網路擴充板(3 個 LAN 埠),其下為 EOA-130A-V03
三片堆疊:最上層為 EOA-130C-V01 乙太網路擴充板(3 個 LAN 埠),其下為 EOA-130A-V03

1/2

峰值傳輸速率
50+ Mbps
追蹤碟形天線+2T2R
40+ km
模組尺寸
57×42 mm
兩片裸板,不含線材
30 g

概覽

EOA-130 是 57 × 42 mm、30 g 的微型 COFDM 圖傳模組,把無人機與無人船的 FPV 影像、資料與 C2 鏈路併成一條無線乙太網路(Ethernet-over-Air),並支援 Mesh 網狀網路的多跳中繼。峰值速率 50+ Mbps,搭配追蹤碟形天線與 2T2R 雙功率放大器可達 40+ 公里。最佳化頻段 2200–2600 MHz(可客製 100 MHz–6 GHz),支援 AES-128/AES-256 加密。動態頻道切換(手動即時或訊號品質自動觸發)在受干擾頻譜中維持鏈路不中斷。EOA-130 符合 NDAA:不含中國製零件,也未採用第 889 條所列廠商的零件。

[ 產品影片 ]

一條鏈路,帶上機上所有裝置

FPV 無人機、颱風後的山區搜救、離岸風場巡檢、無人船,再到飛手中繼與無人機群——影像、遙控與資料併成一條 Ethernet 鏈路,動態換頻抗干擾、AES-256 全鏈路加密,節點離開時網路自動改道。

[ 為何選 EOA-130 ]

微波到不了的地方,它到得了

EOA-130 以 COFDM 收發技術,在地形遮蔽與非視距路徑上提供可靠的長距離寬頻——適用於 UAV/USV 的 FPV 影像、遙測與命令控制(C2),也能把網路延伸到野外。

  1. 01

    長距離

    搭配追蹤碟形天線與雙功率放大器組態,鏈路可達 40+ 公里。

  2. 02

    任何地形

    穿越傳統微波鏈路過不去的障礙物與非視距路徑。

  3. 03

    抗干擾

    可設定客製與非 ISM 頻段,避開干擾與干擾器。

  4. 04

    即插即用

    透通乙太網路加 UART/S.BUS——接上即用,不必更改任何協定。

[ 通訊距離 ]

第二組功率放大器,多三分之一的距離

在每一種天線上,雙 PA 2T2R 版本都比單 PA 版本遠約三分之一:5 dBi 全向天線 6 → 8 公里、14 dBi 平板天線 15 → 20 公里、21 dBi 碟形天線加追蹤 30+ → 40+ 公里。

650 mW PA

5 dBi 全向
6 km
14 dBi 平板
15 km
21 dBi 碟形+追蹤
30+ km

650 mW PA ×2 (2T2R)

5 dBi 全向
8 km
14 dBi 平板
20 km
21 dBi 碟形+追蹤
40+ km
估計鏈路距離(公里)
010203040
依天線增益估計的鏈路距離,取自 EOA-130 宣傳手冊;實際距離依地形、天線對準與電波環境而定。 看 HAT-110 追蹤天線 →

[ 抗干擾 ]

在受干擾的頻譜中,維持鏈路不斷

三種機制搭配使用:在寬廣的可調範圍內移動鏈路、不中斷連線地切換頻道,並可選擇將發射與接收分到不同頻段。

  1. 寬頻段可調

    在寬廣頻段內移動鏈路,避開擁擠或受干擾的頻譜。

  2. 動態頻道切換

    不中斷鏈路即可變更工作頻道。

    • 手動即時切換
    • 自動依訊號品質觸發
  3. 上下行分頻 選配

    發射與接收使用各自獨立的頻段,提升對指向性、反應式干擾的抵抗力。

[ 網路拓撲 ]

從單一鏈路到整個機群,同一套硬體

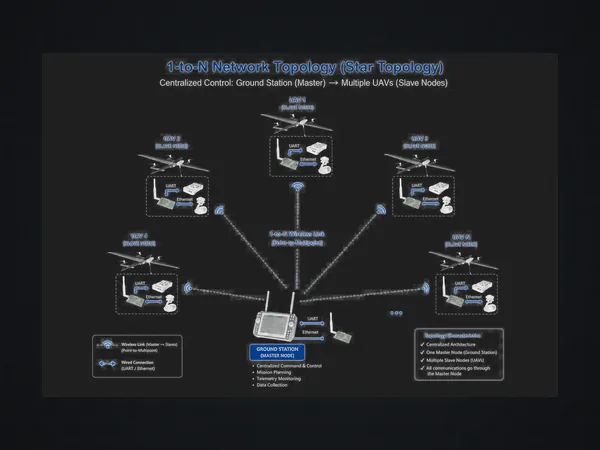

同一片 EOA-130 可作為點對點鏈路、由一個地面節點指揮多架機的星狀網路,或自癒的網狀網路。

地面

機上

地面控制器 UART · 乙太網路
EOA-130 地面端
EOA-130 機上端
飛控 UART
雲台攝影機 乙太網路
透通乙太網路+UART

機上

地面

飛控 UART
雲台攝影機 乙太網路
EOA-130 機上端
EOA-130 地面端
地面控制器 UART · 乙太網路
透通乙太網路+UART
  • 無線鏈路,雙向
  • 乙太網路
  • UART

依 EOA-130 規格書 p4 重繪。

點對點 P2P

地面站與單一載具之間的專用全速率鏈路。

特性

  • 乙太網路與 UART 都透通地經過鏈路,兩端都不必更改任何協定。
  • 機上的飛控接 UART,雲台攝影機接乙太網路。
  • 地面的控制器以同樣兩種方式連接。

[ 自癒 ]

直線走不通,就多跳一段

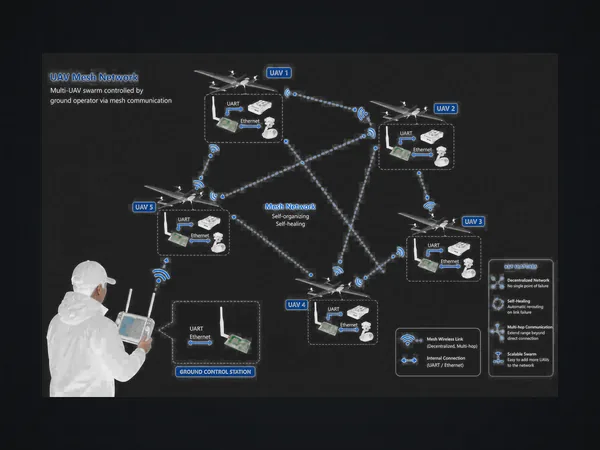

Mesh 是去中心化的多跳網路,沒有單點故障。當兩端距離過遠、或中間有地形遮蔽而無法直視,鏈路不必走直線——資料可經由其他機體接力抵達。網路自組織、自癒:任一節點離線,其餘節點重新收斂出新的路徑。

直連 · 受阻
地面站
中繼
中繼
中繼
目的節點

路徑 — 躍點 —

點擊機體模擬節點失效

[ 應用 ]

同一個鏈路平台,空中、海上、地面

EOA-130 以同樣的透通乙太網路,服務空中、海上與地面的各種任務。

  • UAV FPV 與影像

    固定翼與多旋翼的高畫質第一人稱影像與遙測。

  • USV 與海事

    無人水面載具穩定的水上鏈路。

  • C2 資料鏈

    雙向命令與控制,透通 S.BUS/UART。

  • 無人機群

    網狀連線的多機作業,路由可自癒。

  • 鄉村回程網路

    把寬頻乙太網路延伸到微波無法服務的地形。

取自 EOA-130 宣傳手冊。

EOA-130

技術規格

系統特色

  • 01頻道頻寬 2.5 / 5 / 10 / 20 / 40 MHz
  • 02動態頻道切換:手動即時或訊號品質自動
  • 03可選上下行分頻,抗指向性干擾
  • 04P2P / P2MP / Mesh 拓撲
  • 05透通乙太網路與 UART/S.BUS 鏈路
  • 06AES-128 / AES-256 加密
  • 07IEEE 802.11s Mesh(OpenWrt):每個節點最多 32 個鄰近節點、1024 條路由
  • 084 組 UART,每組可設為透通 UART 或 S.BUS;只有 UART 的飛控也能接上 IP 網路

型號選擇

  • EOA-130-2200A

    單 PA · 650 mW

    • 優化頻段 2200–2600 MHz
    • 內建 650 mW PA(28 dBm)
    • 輕巧的野外鏈路
    • 距離約 30+ 公里
  • EOA-130-2200B

    雙 PA · 2T2R

    • 優化頻段 2200–2600 MHz
    • 650 mW PA(28 dBm)×2——2T2R
    • 分集接收,兼顧穩定與距離
    • 搭配追蹤碟形天線 40+ 公里
  • EOA-130-Custom

    任務客製

    • 100 MHz–6 GHz,含非 ISM 頻段
    • 功率放大器 1–8 W
    • 客製頻段避開干擾器
    • 依需求設計

和迪可依需求開發其他頻段與功率等級的客製設計。

射頻參數

頻率(1 kHz step)
2200–2600 MHz · 客製 100 MHz–6 GHz
頻寬
2.5 / 5 / 10 / 20 / 40 MHz
星座
BPSK / QPSK / 16QAM / 64QAM
編碼率
1/2 · 2/3 · 3/4 · 5/6
輸出功率
28 dBm (650 mW) ×1 / ×2 (2T2R)

通訊距離(估計)

5 dBi 全向
6 km (1T2R) · 8 km (2T2R)
14 dBi 平板
15 km (1T2R) · 20 km (2T2R)
21 dBi 碟形+追蹤
30+ km (1T2R) · 40+ km (2T2R)

系統

資料率
最高 50+ Mbps
介面
IPEX & SMA 50 Ω · RJ-45 ×1(加裝 EOA-130C 再增 3 埠)· UART / S.BUS ×4
電源
  • 輸入 DC 9–30 V
  • Tx 2T2R 0.9 A
  • Tx 1T2R 0.5 A
  • Rx 0.14 A

電流於 12 V、5 MHz 頻寬下量測

尺寸/重量
  • 板子尺寸(每片) 57 × 42 mm
  • A+B 兩片裸板 30 g
  • 加 EOA-130C 擴充板 40 g
  • 線材+兩支 2 dBi 天線 75 g
  • 散熱片含風扇 25 g

裸板重量不含線材與散熱片

工作溫度
−10 °C ~ 70 °C
