ETL-210A
COFDM 長距離 Ethernet-over-Air 通訊機
ETL-210A 是雙向 COFDM Ethernet-over-Air 寬頻通訊機，供無人機與無人船的長距離鏈路使用，實測通訊距離超過 500 公里，上下行獨立通道各可達 26.8 Mbps（64QAM）。基本型射頻頻率 100–2500 MHz（1 kHz 步進），可客製 100 MHz–5.8 GHz 頻帶，並支援 AES-128／AES-256 加密。以台灣自主開發的 COFDM ASIC 為核心，晶片、韌體與電路板皆於台灣設計製造。
1/2
- 實測通訊距離
- 500+ km
- 全雙工資料率（64QAM）
- 26.8 Mbps ×2

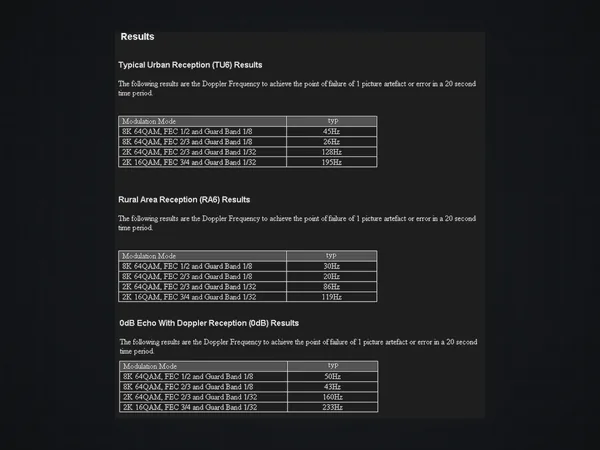

- 高速移動接收
- 1,000+ km/h
- 開機時間
- 5 s
系統特色
- 01 搭配大功率放大器，可達 300+ km 全雙工雙向傳輸距離
- 02 支援 1,000+ km/h 以上高速移動接收
- 03 上下行獨立通道（FDD），匿蹤且強抗惡意干擾
- 04 雙向乙太網路與 RS232/RS485/S.BUS/UART 透通傳輸
- 05 軍規 AES-128 / AES-256 加密
- 06 雙工／廣播雙模式：廣播模式下支援無限個 RVT 遠端影像終端同時接收
- 07 主動追蹤天線介接，具動態自動尋北
- 08 彈性客製頻帶 100 MHz–5.8 GHz
[ 系統架構 ]
一支天線背後，是一組發射機與一組接收機
ETL-210A 內部由乙太網路橋接器同時饋送一組 COFDM 發射機與另一組獨立的 COFDM 接收機，上行與下行各走自己的頻道、同時運作；雙工器讓兩者共用同一支天線。功率放大器與雙工器位於基本模組之外——因此 ETL-210A-B 出貨時不含這兩者，ETL-210A-PATV 與 ETL-210A-PA2.4G 則內建對應頻段的功率放大器。序列埠設備經由板上 SoC 連接。
ETL-210A基本模組
乙太網路 ×2
UARTRS-232RS-485
射頻前端｜基本模組之外
ETL-210A基本模組
乙太網路 ×2
UARTRS-232RS-485
射頻前端｜基本模組之外
- 發射
- 接收
- 乙太網路／序列資料
傳輸率 · 每個方向
- 64QAM
- 26.8 Mbps
- 16QAM
- 17.8 Mbps
- QPSK
- 8.9 Mbps
[ 通訊距離 ]
300+ 公里，要靠追蹤天線
搭配 8 W 功率放大器時，地面端的天線決定了距離：標準全向天線 20–30+ 公里、平板天線 60–90+ 公里、自動追蹤天線 200–300+ 公里。實心段是規格書給的下限，斜線段延伸到上限。
8 W PA
- 標準全向偶極天線
- 20–30+ km
- 平板天線
- 60–90+ km
- 自動追蹤天線
- 200–300+ km
[ 應用 ]
把乙太網路，延伸過整段距離
ETL-210A 是透通的乙太網路：兩端的攝影機、感測器、電腦與飛控系統看到的就是一般網路，支援 1 至 26.8 Mbps 的資料頻寬。上行與下行使用各自獨立的頻道，並可有任意數量的僅接收站同時接收下行的影像與資料。
- 空中端
- ETL-210A
- 地面站
- HAT-110 + ETL-210A
- 僅接收站
- 共用下行，數量不限
- 指揮中心
- 乙太網路——任何 IP 設備
- 空中端
- ETL-210A
- 地面站
- HAT-110 + ETL-210A
- → 指揮中心 · 乙太網路——任何 IP 設備
- 僅接收站
- 共用下行，數量不限
- 下行 · 影像＋資料
- 上行 · C2
- 僅接收站
- 獨立頻道 · 最遠 300+ 公里
應用場景
- 飛機
- 船舶
- 高速鐵路
- 地鐵
- 離島
- 山區
- 緊急疏散與救難通訊網路
應用場景取自 ETL-210A 規格書；圖依規格書的無人機鏈路圖重繪。
ETL-210A
技術規格
射頻參數
- 射頻頻率（基本型）
- 100–2500 MHz · 1 kHz step
- 頻寬
- 1 / 2 / 2.5 / 3 / 4 / 5 / 6 / 7 / 8 MHz
- 調變
- COFDM · FFT 2K/4K/8K
- 星座
- QPSK / 16QAM / 64QAM
- 編碼率
- 1/2 · 2/3 · 3/4 · 5/6 · 7/8
- 保護間隔
- 1/4 · 1/8 · 1/16 · 1/32
- 數位衰減器
- 0 to −47 dB · 1 dB step
接收機性能
- 最大輸入
- > +5 dBm
- 靈敏度
-
- 1 MHz < −99 dBm
- 1.5 MHz < −98 dBm
- 2 MHz < −96 dBm
- 2.5 MHz < −95 dBm
- 3 MHz < −95 dBm
- 4 MHz < −94 dBm
- 5 MHz < −92 dBm
- 6 MHz < −91 dBm
- 7 MHz < −90 dBm
- 8 MHz < −90 dBm
量測條件：2K · 16QAM · CR 2/3 · GI 1/8，單天線
發射機性能
- 射頻輸出位準
-
- 100–470 MHz 5 dBm
- 470–950 MHz 5 dBm
- 950–1900 MHz 0 dBm
- 1900–2500 MHz −5 dBm
ETL-210A-B 基本模組，未接 PA
- MER
-
- V-band > 39 dB
- 470–950 MHz > 39 dB
- 950–1900 MHz > 36 dB
- 1900–2500 MHz > 34 dB
典型值，數位衰減 −5 dB
- 頻譜肩
- > 48 dB
- 相位雜訊
- < −114 dBc @100 kHz
- 載波抑制
- > 42 dB
系統
- 資料率
- 528 kbps – 26.8 Mbps
- 各調變傳輸率
-
- 64QAM 26.8 Mbps
- 16QAM 17.8 Mbps
- QPSK 8.9 Mbps
每個方向
- 介面
- SMA 50Ω ×1 · RJ-45 ×2 · UART/RS-232 ×2
- 加密
- AES-128 / AES-256
- 電源
- DC 12–30 V · 550 mA–3 A (by PA)
- 工作溫度
- −40 °C ~ 70 °C
- 尺寸／重量
- 200 × 135 × 70 mm · 1160 g (w/ 10 W PA)
- 法規
- IEEE 802.3af/at · RoHS
通訊距離（8 W PA，LOS）
- 標準全向偶極天線
- 20–30+ km
- 平板天線
- 60–90+ km
- 自動追蹤天線
- 200–300+ km
訂購資訊
- ETL-210A-B
- 基本模組（無 PA／濾波器）
- ETL-210A-PATV
- 400–800 MHz 優化 · 內建 200 mW PA
- ETL-210A-PA2.4G
- 2.2–2.4 GHz 優化 · 內建 8 W PA（39 dBm）
※ 支援 315/433/866/900 MHz 與 1.2/2.4/3/4/5.8 GHz 頻帶；可依需求客製上下行通道。300+ km 應用可選配更高功率放大器。
